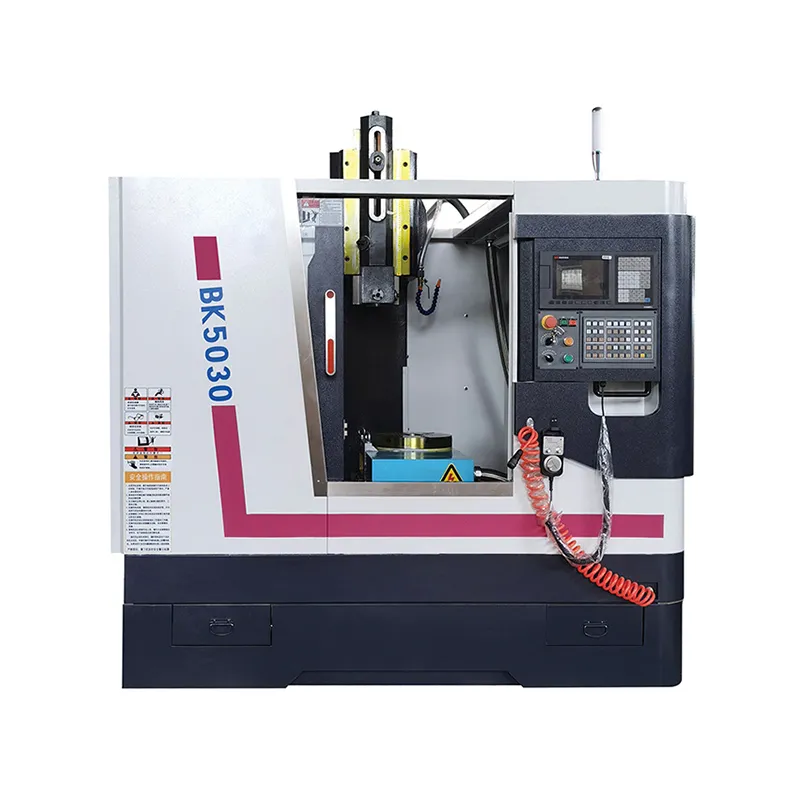

Model BK5018/ BK5030 CNC drážkovací stroj má funkciu drážkovacej roviny, tvarovacej plochy a drážky. Je to rezací obrábací stroj, ktorý realizuje drážkovanie.
Parametre špecifikácie
|
Hlavné technické parametre |
Jednotka |
BK5018 |
BK5030 |
|
Max. dĺžka drážky barana |
mm |
180 |
300 |
|
Dráha nastavenia barana |
mm |
80 |
75 |
|
Časy pohybu barana |
n/min |
30--120 |
30--180 |
|
Veľkosť pracovného stola |
mm |
600X320 |
550X405 |
|
Posun pracovného stola (X, Y) |
mm |
300X300 |
280X330 |
|
Vzdialenosť medzi osou nosného otvoru hlavy nástroja a predlaktím stĺpa |
mm |
400 |
505 |
|
Vzdialenosť medzi čelnou plochou podperného otvoru nástrojovej hlavy a pracovným stolom |
mm |
680 |
690 |
|
Krútiaci moment motora osi X |
(N.M) |
6 |
6 |
|
Krútiaci moment motora osi Y |
(N.M) |
6 |
6 |
|
Rýchlosť rýchleho posuvu |
X (m/min) |
5 |
5 |
|
Y (m/min) |
5 |
5 |
|
|
Guličková skrutka (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Guličková skrutka (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Výkon hlavného motora (servo) |
KW |
3.7 |
3.7 |
Funkcia produktu
Hlavný pohon využíva kľukový mechanizmus, ktorý je realizovaný servomotorom prostredníctvom spomalenia. Posuv v smere X a Y realizuje funkciu plynulej regulácie rýchlosti pomocou servoriadenia. Guľôčková skrutka v smere X je priamo spojená s motorom a guľôčková skrutka v smere Y a motor sa prenášajú cez synchrónny remeň. Podľa potrieb používateľov je možné konfigurovať s NC deliacou hlavou alebo NC otočným stolom, funkcia obrábacieho stroja je obzvlášť výkonná, dokáže spracovať drážku s rôznym uhlom.
Balenie
Výrobné zariadenie
Zákazník
FAQ
1. Aké je vaše minimálne množstvo objednávky?
Minimálne množstvo objednávky je 1 sada.
2. Aká je platobná lehota vašej spoločnosti?
Platobný termín je všeobecný T/T alebo L/C.
3. Mohli by ste mi prosím povedať o záruke?
Záruka je 1 rok.
4. Máte CE alebo iný certifikát?
Certifikát CE a ISO9001: 2008, SGS, TUV atď.
5. Aký CNC systém používate?
Siemens, Fanuc, GSK atď.
6. Kedy je dodacia lehota?
Doručíme vám ho do 90 dní od prijatia vašej platby.
