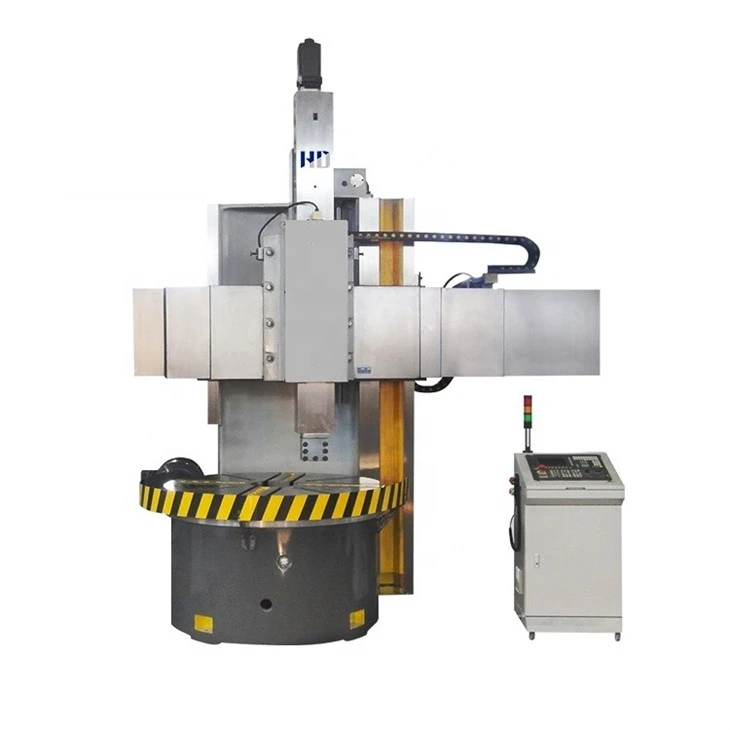

Model CK5112/ CK5116/ CK5120,CK5123/ CK5126 CNC jednostĺpový vertikálny sústruh je vhodný na sústruženie vnútorných a vonkajších valcových plôch a rovin; rôzne zakrivené povrchy; sústruženie vnútorných a vonkajších kužeľových plôch; drážkovanie a rezanie; vŕtanie, vystružovanie a vystružovanie rôznych neželezných kovov, železných kovov a niektorých nekovových materiálov nástrojmi z rýchloreznej ocele a tvrdokovovými nástrojmi.

Parametre špecifikácie

Špecifikácia	Jednotka	CK5112	CK5116	CK5120	CK5123	CK5126
Maximálny priemer rezu	mm	1250	1600	2000	2300	2600
Max. výška rezu	mm	1000/1200	1000/1400	1250	1350	1600/2000
Max.nakladacia hmotnosť	T	3.2	5	8	8	10
Priemer pracovného stola	mm	1000	1400	1800	2000	2250
Rozsah otáčok pracovného stola	ot./min	6.3-200	5-160	3.2-100	3.2-100	2-63
Rozsah krokov pracovného stola		4-stupňové radenie plynule / 2-stupňové radenie plynule
Maximálny krútiaci moment pracovného stola	N.m	25000	32000	32000	32000	35000
Vertikálna rezná sila nástroja	N	20000	25000	25000	25000	25000
Vertikálny stĺpik nástroja Vertikálny pohyb	mm	650	800	800	800/1000	800/1000
Vertikálny stĺpik nástroja horizontálny pohyb	mm	700	1050	1190	1320	1500
Cestovanie priečnym nosníkom	mm	650/850	650/1050	850	1000	1200/1600
Rýchlosť zdvíhania lúča	mm/min	440
Presnosť obrábania		IT7
Hlavný motor	kw	22	30	30	30	37
Hmotnosť stroja	t	8.5/9.5	12.4/18	17	18	24/26
Rozmer (DŠV)	mm	236022802800	283026703010	320028003250	321028503300	330040003500

Funkcia produktu

Prijať pokročilú technológiu výroby cnc vertikálneho sústruhu, modulárny dizajn založený na FEA. Integrované mechanické, elektrické a hydraulické techniky zaručujú vynikajúci výkon obrábania. Vysokokvalitné odliatky z vlastnej zlievárne. Dobrý proces tepelného spracovania. Kalená vodiaca dráha (nad 50 HRC). Perfektná dlhá životnosť a stabilná presnosť.

Výhoda

Nový jednostĺpový vertikálny sústruh série CK51 je naša spoločnosť, ktorá absorbovala súčasnú pokročilú dizajnovú a výrobnú technológiu, prijala metódu návrhu optimalizácie CAD, implementovala národný aktuálny najnovší štandard presnosti a náš továrenský štandard tuhosti, nakonfigurovala domáce a zahraničné pokročilé funkčné komponenty, realizovala silné rezanie v konštrukcii, nadváha pracovného stola, dynamika obrábacieho stroja, vysoká statická tuhosť, každý pohyb je bezpečný a spoľahlivý Používajú sa produkty high-tech mechatroniky s dlhou životnosťou a vysokou účinnosťou spracovania.

Upevnite priečny nosník a uvoľnite sa. Keď sa stlačí tlačidlo zdvihu priečneho nosníka, elektromagnetický ventil YV5 sa aktivuje a tlakový olej vstupuje do veľkého konca hydraulického upínacieho a uvoľňovacieho valca, aby uvoľnil priečnik. V tomto čase a cez koncový spínač, ktorý spája motor na zdvíhanie lúča, sa lúč začal zdvíhať. Po uvoľnení tlačidla zdvíhania lúča sa zdvíhanie lúča zastaví a elektromagnetický ventil YV5 sa vypne a tlakový olej vstupuje do spodného konca hydraulického upínacieho-relaxačného valca cez reverzný ventil, aby zovrel lúč.

Zoznam pozícií mazania

Časť	Mazacia časť	Spôsob mazania	Typ mazacieho oleja	Interval výmeny oleja
Prevodovka, pracovný stôl	Ozubené koleso, ložisko, vodiaca dráha	Tlakový olej	30# strojový olej	6 mesiacov
Vertikálny stojan na náradie	Ložisko, vodiaca dráha, skrutková tyč	Automatické mazanie	30# strojový olej	6 mesiacov
Priečny nosník	Sprievodca cesta	Automatické mazanie	30# strojový olej	6 mesiacov
Priečny nosník	Ložisko	Automatické mazanie	30# strojový olej	6 mesiacov
Zdvíhací mechanizmus priečneho nosníka	Ložisko, pár šnekových kolies	Striekať	30# strojový olej	6 mesiacov
Zdvíhací mechanizmus priečneho nosníka	Matica skrutky, prítlačná doska vodiacej dráhy	Automatické mazanie	30# motorový olej	6 mesiacov
