Model YH5110CM/ YH5117CM/ YH5123CM/ YH5126CM/ YH5235CM cnc sústružnícky a brúsny stroj je vhodný na spracovanie motýľového ventilu s tromi excentrickými dvojcestnými tvrdotočivými brúsnymi integrovanými špeciálnymi strojmi, pre škrtiaci ventil s tromi excentrickými telesami ventilu, ventilovým sedlom, vnútorným a vonkajším kužeľom s tesniaci krúžok na sústruženie, brúsenie a iné spracovanie. Stĺpik sústružníckeho nástroja a stĺpik brúsneho nástroja majú funkciu automatického nastavenia uhla.

Parametre špecifikácie

Špecifikácia	Jednotka	YH5110	YH5117	YH5123	YH5126	YH5235
Max. Priemer rezu	mm	1000	1700	2300	2600	3500
Priemer pracovného stola	mm	1000	1400	2000	2300	3200
Maximálna výška obrobku	mm	1000	1200	1800	1800	2500
Max. Hmotnosť obrobku	t	2	5	8	10	20
Max. Krútiaci moment pracovného stola	kn.m	20	30	35	40	63
Rozsah krokov pracovného stola		4 rýchlostné stupne plynule	4 rýchlostné stupne plynule	4 rýchlostné stupne plynule	4 rýchlostné stupne plynule	4 rýchlostné stupne plynule
Rozsah rýchlosti pracovného stola	r/min	1-250	1-160	1-80	1-63	1-50
Stĺpik nástroja Kroky podávania		Bezstupňové	Bezstupňové	Bezstupňové	Bezstupňové	Bezstupňové
Rozsah podávania stĺpika nástroja	mm/min	0.1-500	0.1-500	0.1-500	0.1-500	0.1-500
Max. Rezná sila stĺpika nástroja	kn	18	22	25	25	63
Stojan na náradie Horizontálny pojazd	mm	700	950	1250	1450	1900
Náradie Ram Travel	mm	650	800	1000	1000	1200
Stojan na náradie Rýchla rýchlosť	mm/min	2500	2500	2000	2000	2000
Rýchlosť priečneho lúča	mm/min	440	440	400	400	400
Veľkosť lišty nástrojov	mm	32*32	32*32	32*32	32*32	32*32
Výkon motora brúsnej hlavy	kw	5.5	11	11	11	11
Stupne rýchlosti brúsnej hlavy		Bezstupňové	Bezstupňové	Bezstupňové	Bezstupňové	Bezstupňové
Rozsah otáčok brúsnej hlavy	r/min	1500-3000	1500-3000	1500-3000	1500-3000	1500-3000
Max. Výška brúsenia	mm	800	1000	1600	1600	2200
Min. Priemer vnútorného otvoru na brúsenie	mm	240	300	300	500	500
Stupeň dokončenia brúsenia	m	Ra0.2-0.4	Ra0.2-0.4	Ra0.2-0.4	Ra0.2-0.4	Ra0.2-0.4
Hlavný motor	kw	22	30	30	37	55
Celkový rozmer	mm	790044503150	900045503650	1000057704200	1000060004200	1100073005350
Hmotnosť stroja	t	19	25	33	37	52

Funkcia produktu

Systém podávania (os X, os Z) je poháňaný podávacím servomotorom. Vďaka flexibilnému spojeniu dosiahnete horizontálny a vertikálny posuv stĺpika nástroja a rýchly pohyb. Horizontálne a vertikálne podávanie využíva štruktúru tvrdej vodiacej koľajnice, vodiaca koľajnica je kalená, systém podávania je poháňaný planétovým reduktorom a pohybová vzdialenosť je veľmi nízka, čo zlepšuje presnosť prenosu a citlivosť na pohyb, výrazne znižuje vibrácie a prevodový hluk a zlepšuje presnosť pohybu stĺpika nástroja.

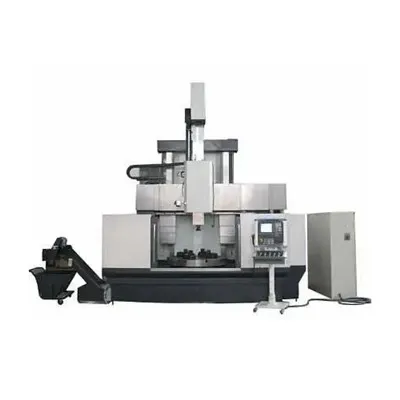

Táto CNC brúska s vertikálnym sústružením je vhodná na spracovanie motýľového ventilu troch excentrických obojsmerných tvrdých sústružníckych brúsnych integrovaných špeciálnych strojov, pre škrtiaci ventil s tromi excentrickými telesami ventilu, sedlom ventilu, vnútorným a vonkajším kužeľom s tesniacim krúžkom na sústruženie, brúsenie a iné spracovanie . Stĺpik sústružníckeho nástroja a stĺpik brúsneho nástroja majú funkciu automatického nastavenia uhla a presnosť môže byť presná na sekundu, stupeň, minútu, aby sa dosiahla inštalácia a distribúcia.

Teleso stroja je tepelne symetrická konštrukcia s dvojitými koľajnicami s integrálnou priečnou doskou. Materiál je vyrobený z vysoko pevnej a nízko namáhanej liatiny a sú prijaté účinné opatrenia na zníženie vibrácií. Vertikálny stĺp je namontovaný za základňou pracovného stola. Spojovacia plocha zvislého stĺpika a základne pracovného stola je vybavená vytvrdzujúcou gumovou podložkou, ktorá dokáže účinne tepelne izolovať a izolovať vibrácie, väčšiu lepiacu štruktúru a výrazne zlepšiť celkovú tuhosť a antivibračné schopnosti obrábacieho stroja.
