Model C5225/ C5232/ C5235/ C5240/ C5250/ C5263 dvojstĺpový vertikálny sústruh je vhodný na hrubé a jemné obrábanie železných, neželezných kovov a niektorých nekovových dielov nástrojmi z rýchloreznej ocele a tvrdozliatiny. Dokáže spracovať vnútorné a vonkajšie valcové plochy, čelné plochy, vnútorné a vonkajšie kužeľové plochy a drážkovanie.

Parametre špecifikácie

Špecifikácia	Jednotka	C5225	C5232	C5235	C5240	C5250	C5263
Max. rezný priemer	mm	2500	3200	3500	4000	5000	6300
Max. výška rezu	mm	1600/ 2500	1600/ 2500	1600/ 2000	1600/ 2500	2000/ 3150	3150/ 4000
Priemer pracovného stola	mm	2250	2830	2830	2830/ 3600	4000/ 4500	4500/ 5700
Max. Nakladacia hmotnosť	t	10/16/20	10/16/20	20	20/32/50	32/50	50/100
Pracovný stôl max. krútiaci moment	kn.m	63	63	63	63	70	100
Rozsah otáčok pracovného stola	ot./min	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Stupeň pracovného stola	krok	16	16	16	16	16	16
Rezná sila pravého stĺpika nástroja	kn	35	35	35	35	35/50	50/80
Rezná sila ľavého stĺpika nástroja	kn	28	28	28	28	28/40	40/70
Horizontálny pohyb stĺpika náradia	mm	1400	1700	1900	2150	2765	3450
Vertikálny pohyb stĺpika nástroja	mm	1000/ 1400	1000/ 1250	1000/ 1250	1000/ 1400	1250/ 1600	1600/ 2000
Hlavný motor	kw	55	55	55	55	55/75	75/110
Hmotnosť stroja	t	32/34/36	39/42	40/43	43/45/48	60/65/70	118/178
Rozmer sústruhu (LWH)	mm	518047004800	600048605000	640050505200	690052005700	920058005800	1150075009300

Úvod do sústruhu

Zavedenie dvojstĺpového vertikálneho sústruhu

Portál sa skladá z ľavého a pravého zvislého stĺpika a spojovacieho nosníka, ktoré sú spojené so základňou pracovného stola a tvoria tepelne symetrickú konštrukciu. Ľavé a pravé zvislé stĺpy sú ako celok vyrobené z vysokopevnostnej nízko namáhanej liatiny. Prevodovka so závitovkou ozubeného kolesa je inštalovaná na horných koncoch ľavého a pravého zvislého stĺpika, poháňaná dvojhriadeľovým striedavým motorom na strednom nosníku a poháňaná maticou k páru lichobežníkových skrutiek (dvojité skrutkové tyče) na poháňanie lúča na pohyb hore a dole po zvislej vodiacej koľajnici stĺpika.

Na jednom bočnom vertikálnom stĺpe je inštalovaný pevný oceľový rovný rebrík a na vrchu portálu je inštalovaný ochranný plot, ktorý je vhodný pre personál údržby na šplhanie, detekciu a údržbu a zároveň chráni osobnú bezpečnosť údržby. personálne.

Pracovný tlak hydraulického systému sa nastavuje na 2,8 MPa hlavným prepúšťacím ventilom. Pre zabezpečenie vyváženia ľavého zvislého stĺpika náradia je systém vybavený jednosmerným ventilom, kvapalinovým jednosmerným ventilom a akumulátorom. Prepadový ventil sa používa na vyváženie prepadového valca, keď sa zvislý stĺpik nástroja pohybuje smerom nadol, ktorý je nastavený na menší prepad, keď sa stĺpik nástroja nepohybuje, a vo všeobecnosti je nastavený na 2,5 MPa. Tlakové relé sa používa na pretlakovú ochranu vyvažovacieho systému a jeho akčný tlak je spravidla nastavený na 4.0MPa. Princíp vyvažovacieho systému pravého stĺpika nástroja je rovnaký ako vyššie. Prepadový olej hlavného prepadového ventilu v systéme sa používa na mazanie každej časti obrábacieho stroja. V nich sa tlak mazacieho oleja vedúceho do uzatváracej drážky vodiacej lišty pracovného stola nastavuje tlakovým ventilom na 0,5MPa. Tlakové relé je tiež umiestnené v ceste mazacieho oleja uzatváracej drážky pracovného stola, aby sa zabránilo poškodeniu vodiacej koľajnice stola v dôsledku nedostatočného tlaku mazania.

Hydraulický systém dvojstĺpového zvislého sústruhu pozostáva z nasledujúcich častí: systém zmeny rýchlosti hlavného prevodu; hydraulické vyváženie ľavého a pravého stĺpika nástroja; lúčová svorka a relaxácia; Stolový dynamický tlakový vodiaci systém koľajníc; mazanie prevodovky a pracovného stola.

Charakteristika dvojstĺpového vertikálneho sústruhu

1. Vysoká presnosť obrábania: Vertikálny sústruh má vertikálnu štruktúru, ktorá zabezpečuje stabilné obrobky a umožňuje vysoko presné obrábanie.

2. Vysoká efektívnosť výroby: Vertikálne sústruhy majú vlastnosti rýchleho polohovania a vysokorýchlostného posuvu, čo môže výrazne zlepšiť účinnosť sústruženia.

3. Rôzne typy obrobkov: Vertikálne sústruhy dokážu spracovať obrobky rôznych tvarov, vhodné na spracovanie rôznych typov obrobkov, ako sú pasívne osi a pohyblivé osi.

4. Schopnosť dokončiť viacero procesov naraz: Vertikálny sústruh môže využívať platformu na výmenu viacerých nástrojov na dokončenie súbežného spracovania viacerých nástrojov, čím sa zlepší efektivita obrábania obrobkov.

Oblasti použitia dvojstĺpového vertikálneho sústruhu

Vertikálne sústruhy sú široko používané v letectve, automobilovom priemysle, mechanických, chemických, elektronických, lekárskych a iných oblastiach a môžu byť použité na spracovanie rôznych materiálov, ako je kov, drevo, keramika, plasty atď.

V leteckom priemysle sa vertikálne sústruhy používajú hlavne na obrábanie komponentov, ako sú rukávy leteckých motorov, sacie kanály a lopatky turbín; V automobilovom priemysle sa vertikálne sústruhy používajú hlavne na spracovanie sedadiel automobilových ložísk, kľukových hriadeľov, blokov valcov a iných komponentov; V oblasti strojárskej výroby sa zvislé sústruhy používajú na obrábanie rôznych rezných nástrojov, hriadeľov, ozubených kolies, piestov a iných komponentov.

Stručne povedané, vertikálne sústruhy sa stali nepostrádateľným vybavením modernej výroby vďaka svojim efektívnym a stabilným spracovateľským schopnostiam.

Charakteristický
·Tento obrábací stroj sa skladá z rámovej konštrukcie pozostávajúcej z ľavého a pravého stĺpa, horného nosníka a základne pracovného stola. Má silnú tuhosť a vydrží veľké rezné zaťaženie.
·Priečny nosník sa pohybuje hore a dole pozdĺž vodiacej koľajnice stĺpika a je uchytený na stĺpiku kotúčovou pružinou cez páku. Ovládacie tlačidlo zdvíhania traverzy sa nachádza na stanici závesného tlačidla a na traverze je mikropohybový mechanizmus na nastavenie jej horizontálnej polohy.
· Dva vertikálne držiaky nožov vľavo a vpravo sú namontované na priečnom nosníku a na priečnom nosníku sú rukoväte na ručné ovládanie držiakov nožov, aby sa uľahčilo nastavenie polohy a vyrovnania držiakov nožov. Hmotnosť posúvača je vyvážená tlakovým olejom. Na hornej časti posúvača držiaka nástroja sú nainštalované dva vykladacie valčeky a nosnosť vykladacích valčekov sa dá nastaviť otáčaním skrutiek na hornom konci, aby sa znížila sila pri ručnom ovládaní.
·Pracovný stôl sa priamo spúšťa a brzdí hlavným motorom cez prevodovku. Rýchlosť každej úrovne je poháňaná prevodovým valcom vo vnútri prevodovky na výmenu prevodov, čím sa dosiahne šestnásť rôznych zmien rýchlosti. Prepínač voľby zmeny rýchlosti sa nachádza na stanici s tlačidlom odpruženia.
·Pracovný stôl je osadený vodiacimi doskami zo zliatiny zinku a hliníka a medi odolnými proti opotrebeniu a medzi vodiace lišty je zavedený tlakový olej (0.2-04Mpa), aby sa zlepšila ich nosnosť. Vreteno pracovného stola je vybavené jednosmerným axiálnym guľôčkovým ložiskom a dvojradovým krátkym valčekovým ložiskom, aby sa zabezpečilo, že vreteno môže hladko pracovať s vysokou presnosťou.

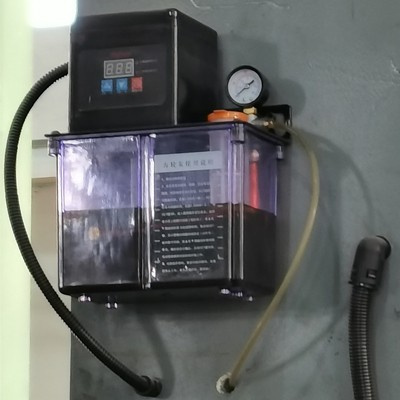

·Na každom priečnom nosníku a ľavom a pravom držiaku noža je nainštalované mazacie ručné tlakové olejové čerpadlo pre ľahké mazanie operátorom · Elektrické ovládanie využíva programovateľné ovládanie PLC.
