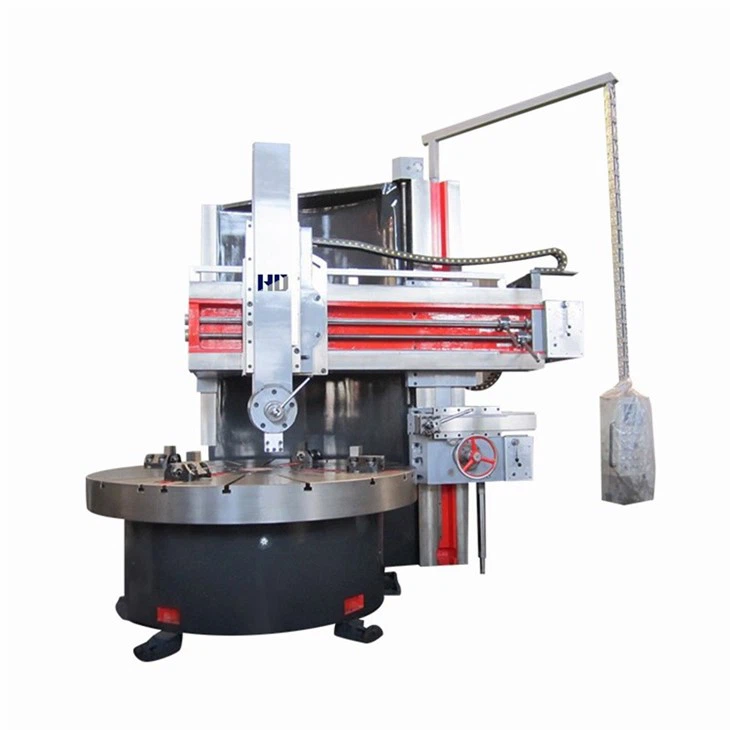

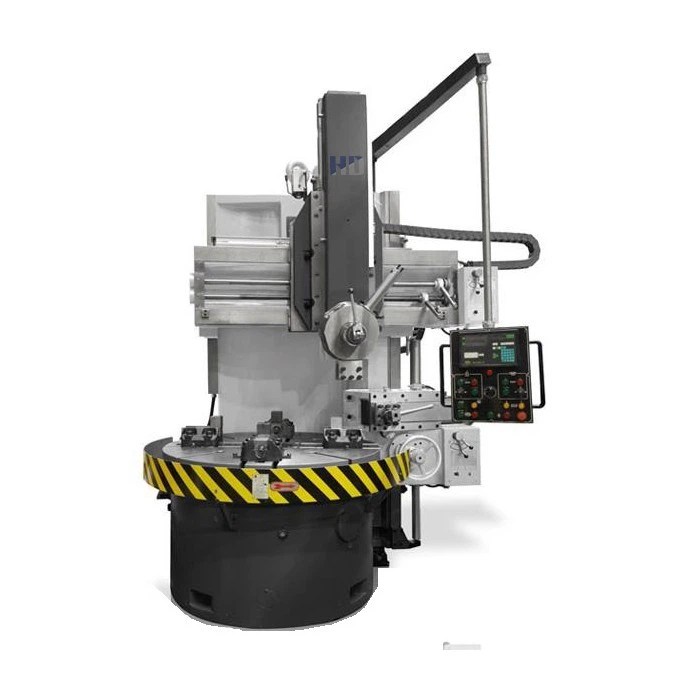

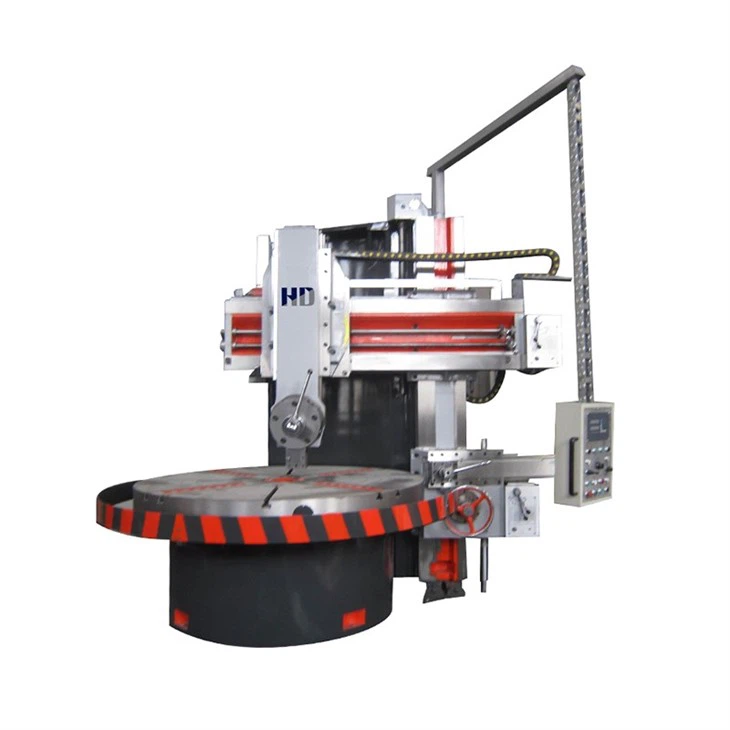

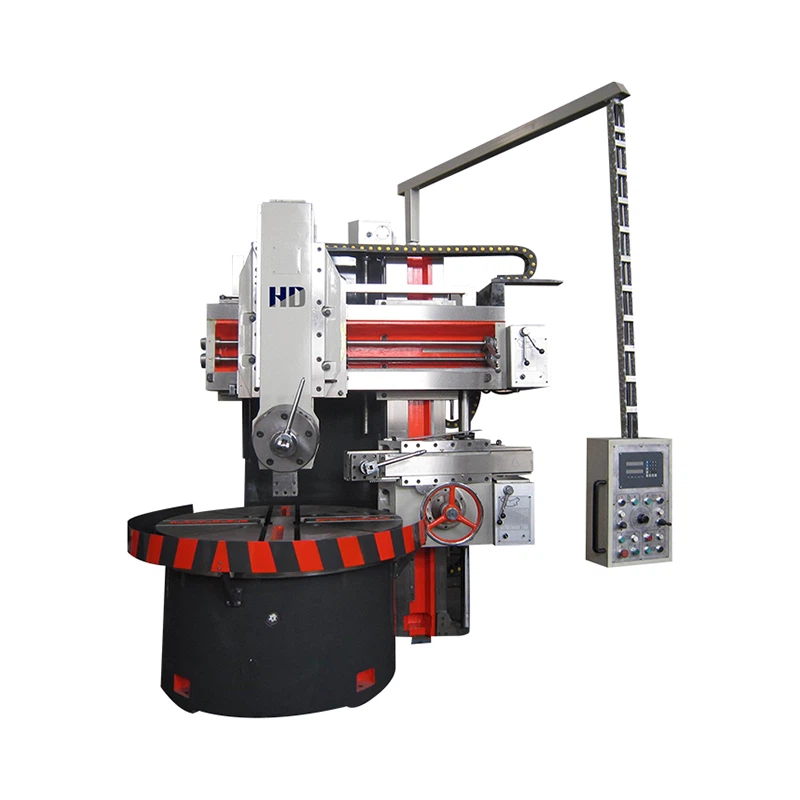

Vertikálny revolverový sústruh model C5112/C5116/C5120, C5123/C5126 je vhodný na obrábanie železných kovov, neželezných kovov a niektorých nekovových materiálov nástrojmi z rýchloreznej ocele, nástrojmi zo slinutého karbidu a rôznymi vysokovýkonnými reznými nástrojmi. Dokáže dokončiť sústruženie hrubého a jemného sústruženia vnútorných a vonkajších valcových plôch, vnútorných a vonkajších kužeľových plôch, procesy rovinného a drážkového rezania.
Parametre špecifikácie
|
Špecifikácia |
Jednotka |
C5112 |
C5116 |
C5120 |
C5123 |
C5126 |
|
|
Max. rezný priemer vertikálneho stĺpika nástroja |
mm |
1250 |
1600 |
2000 |
2300 |
2600 |
|
|
Max. výška rezu |
mm |
1000 |
1000/1400 |
1250 |
1350 |
1600 |
|
|
Práca tabuľky |
priemer |
mm |
1000 |
1400 |
1800 |
2000 |
2250 |
|
max. načítavanie |
t |
3.2 |
5 |
8 |
8 |
10 |
|
|
rozsah rýchlosti |
ot./min |
6.3-200 |
5-160 |
3.2-100 |
3.2-100 |
2-63 |
|
|
rozsah krokov |
krok |
16 |
16 |
16 |
16 |
16 |
|
|
max. krútiaci moment |
kn. m |
17.5 |
25 |
25 |
25 |
35 |
|
|
Vertikálny stojan na náradie |
kŕmenie zazvonilo |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
kroky podávania |
krok |
12 |
12 |
12 |
12 |
12 |
|
|
reznú silu |
kn |
20 |
25 |
25 |
25 |
25 |
|
|
vertikálne cestovanie |
mm |
650 |
800/1000 |
800/1000 |
800/1000 |
1000 |
|
|
horizontálne cestovanie |
mm |
700 |
915 |
1200 |
1300 |
1500 |
|
|
výkyvný uhol |
stupňa |
±30 |
±30 |
±30 |
±30 |
±30 |
|
|
Bočný nástrojový stĺpik |
rozsah krmiva |
mm/min |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
0.8-86 |
|
reznú silu |
kn |
20 |
20 |
20 |
20 |
20 |
|
|
vertikálne cestovanie |
mm |
900 |
900 |
900 |
900 |
900 |
|
|
horizontálne cestovanie |
mm |
630 |
630 |
630 |
630 |
630 |
|
|
Pohyb priečneho nosníka |
mm |
650 |
650/1050 |
850 |
1050 |
1250 |
|
|
Rýchlosť zdvíhania lúča |
mm/min |
350 |
350 |
350 |
350 |
320 |
|
|
Veľkosť sekcie lišty nástrojov |
mm |
30*40 |
30*40 |
40*40 |
40*40 |
40*40 |
|
|
Napájací motor |
kw |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
1.3/1.8 |
|
|
Hlavný motor |
kw |
22 |
30 |
30 |
30 |
37 |
|
|
Hmotnosť stroja |
t |
8.5 |
12.4/14.8 |
17 |
18 |
26/28 |
|
|
Celkový rozmer (D*Š*V) |
mm |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3210*2850 *3300 |
3300*4000 *3500 |
|
Funkcia produktu
1. Pokročilý modulárny dizajn založený na MKP. Integrovaná mechanická, elektrická a hydraulická technika.
niques, zaručujú vynikajúci výkon obrábania.
2. Vysoko kvalitný odliatok z vlastnej zlievárne, dobrý proces tepelného spracovania, kalená vodiaca dráha (nad HRC50). Perfektná dlhá životnosť a stabilná presnosť.
3. Vežička indexovaná zakrivenou spojkou so 120 delenými zubami, pevnejšia ako tradičná 5 delená spojovacia doska.
4. Riadenie PLC od OMRON Japan jemné usporiadanie a kabeláž v skrini. špeciálne starostlivo vybrané komponenty pre super spoľahlivosť.
5. Štandardom je dvojosové DRO a váhy.
Výhoda
Ručný vertikálny revolverový sústruh série C51 absorbuje súčasnú pokročilú technológiu dizajnu a výroby, prijal metódu návrhu optimalizácie CAD, implementoval národný súčasný najnovší štandard presnosti a náš továrenský štandard tuhosti, nakonfiguroval domáce a zahraničné pokročilé funkčné komponenty, realizoval silné rezanie. vo výkone konštrukcie, nadmernej hmotnosti pracovného stola, dynamike obrábacieho stroja, vysokej statickej tuhosti, bezpečnosti a spoľahlivosti pri každom pohybe sa používajú produkty high-tech mechatroniky s dlhou životnosťou a vysokou účinnosťou spracovania.
Základná konfigurácia
|
Nie |
Názov časti |
Množstvo |
|
1 |
príloha |
1 sada |
|
2 |
Sústruh posteľ |
1 sada |
|
3 |
Mechanizmus zdvíhania lúča |
1 sada |
|
4 |
Hlavná prevodovka |
1 sada |
|
5 |
Pracovný stôl |
1 sada |
|
6 |
Beam |
1 sada |
|
7 |
Vertikálny stojan na náradie |
1 sada |
|
8 |
Potiahnite čiaru |
1 sada |
|
9 |
Hydraulický systém |
1 sada |
|
10 |
Elektrický systém |
1 sada |
|
11 |
Technický dokument |
1 sada |
|
12 |
Digitálny zobrazovací systém |
1 sada |
Úvod
Vertikálne sústruhy sú veľké mechanické zariadenia používané na spracovanie veľkých a ťažkých obrobkov zložitých tvarov, s veľkými radiálnymi rozmermi a relatívne malými axiálnymi rozmermi. Ako sú valcové plochy, koncové plochy, kužeľové plochy, valcové otvory, kužeľové otvory atď. rôznych kotúčov, kolies a objímkových obrobkov. Prídavné zariadenia je možné použiť aj na obrábanie závitov, guľových plôch, profilovanie, frézovanie a brúsenie.
Vertikálne sústruhy sú vhodné na spracovanie vysokopevnostných liatinových podstavcov a stĺpov pre malé a stredne veľké dosky a kryty. Majú dobrú stabilitu a seizmické vlastnosti. Vertikálna konštrukcia je vhodná na upínanie obrobkov, zaberá malú plochu a má spoľahlivý centralizovaný ovládací panel obrábacieho stroja, vďaka čomu je obsluha pohodlnejšia; Rýchla os X/Z využíva vysoko presné guľôčkové skrutky a špecifické ložiská pre skrutky s dobrou presnosťou a integrálnou plne uzavretou ochranou, šetrné k životnému prostrediu a čisté.
Vertikálne sústruhy sú veľké mechanické zariadenia používané na spracovanie veľkých a ťažkých obrobkov zložitých tvarov, s veľkými radiálnymi rozmermi a relatívne malými axiálnymi rozmermi. Ako sú valcové plochy, koncové plochy, kužeľové plochy, valcové otvory, kužeľové otvory atď. rôznych kotúčov, kolies a objímkových obrobkov. Prídavné zariadenia je možné použiť aj na obrábanie závitov, guľových plôch, profilovanie, frézovanie a brúsenie. V porovnaní s upínacou dekoráciou na horizontálnom sústruhu je obrobok upnutý vo vnútri. Os vretena vertikálneho sústruhu je usporiadaná vertikálne a pracovný stôl je v horizontálnej rovine, čo uľahčuje upnutie a zarovnanie obrobku. Toto usporiadanie znižuje zaťaženie vretena a ložísk, takže zvislý sústruh si môže zachovať presnosť práce po dlhšiu dobu.
